【芯產品】“承襲經典解鎖新矩陣”高速柵極驅動器AiP4415(R)、AiP4416(R)
2025-11-27
66
柵極驅動器是連接控制芯片和功率開關、實現高低壓隔離的安全橋梁。在電子電力系統中，無論是新能源汽車的電驅電控、光伏逆變器、工業變頻器，其核心都離不開柵極驅動器的精準控制。
AiP4415(R)、AiP4416(R)系列是系列是高速、高性能的1.5A單路柵極驅動器，輸出驅動MOSFET和IGBT等功率器件。邏輯兼容CMOS和TTL信號輸入且最低電壓可達-5V，主要功能為將常壓輸入轉換為高壓輸出，在全電壓范圍內具有交直流參數穩定的特點。
主要特點
高輸出峰值電流：1.5A（VDD=18V）
寬邏輯輸入電壓范圍：-5V~VDD+0.3
低輸出阻抗：≤5Ω（VDD=18V，Io+=-10mA）
輸入高低電平：VIH≥2.4V，VIL≤0.8V
電源靜態電流：≤1mA
上升/下降時間：≤30ns(CL=1000pF)
傳輸延遲時間：≤50ns(CL=1000pF)
輸入輸出同相/反相
封裝形式：SOT23-5

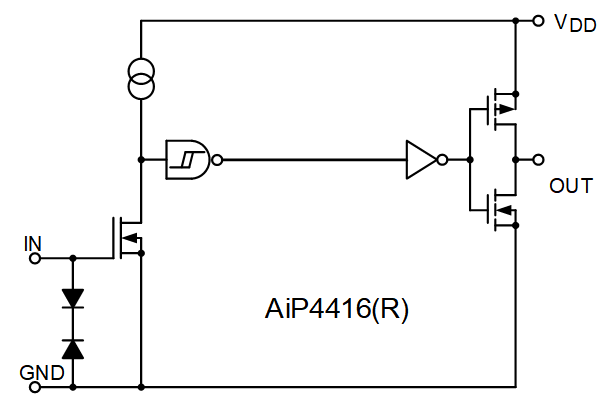

功能框圖

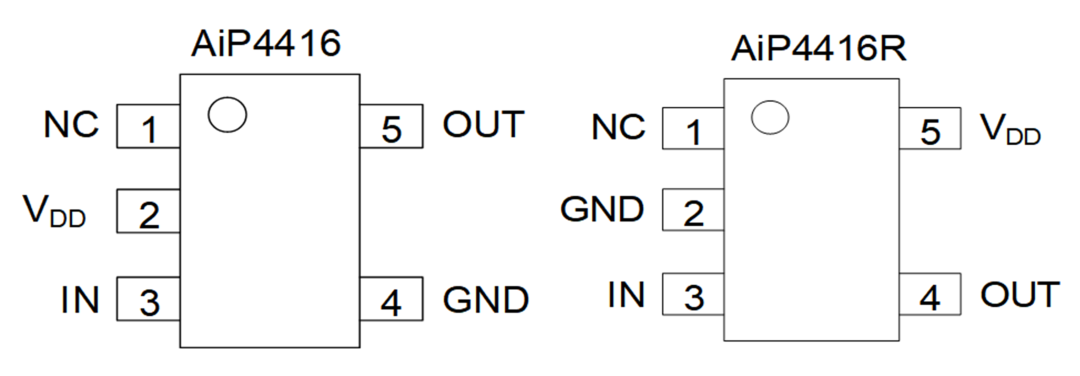

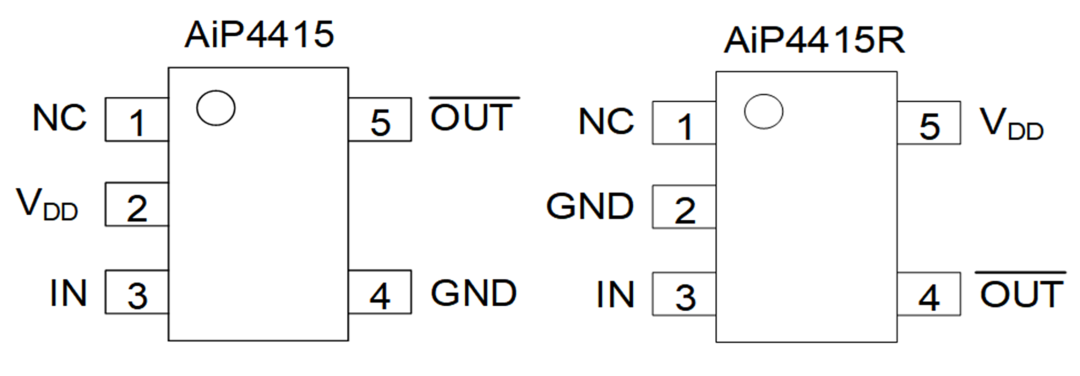

引腳排列圖

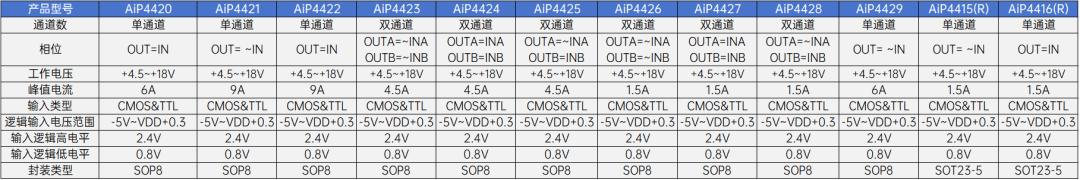

AiP442X系列詳細參數
引腳說明

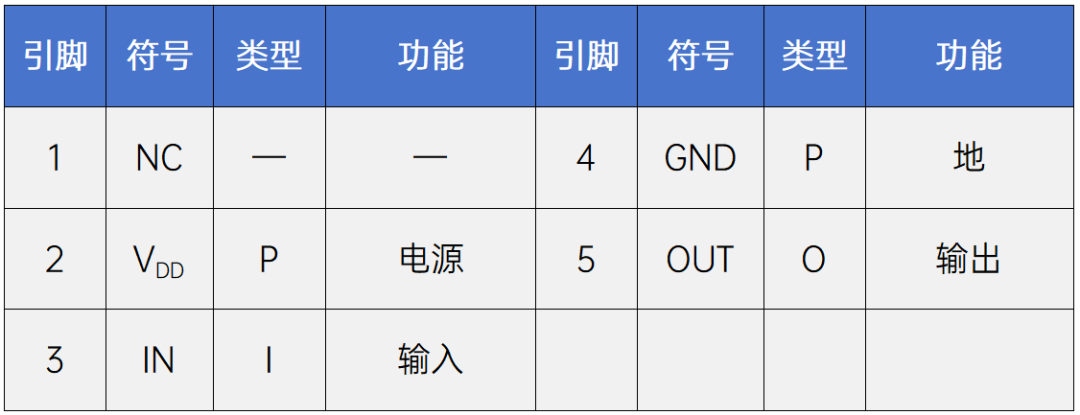

AiP4415/AiP4416引腳說明：

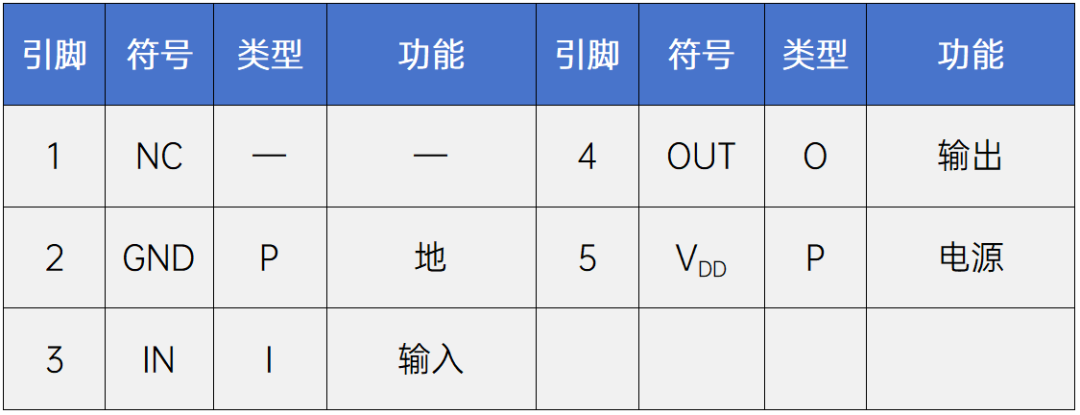

AiP4415R/AiP4416R引腳說明：

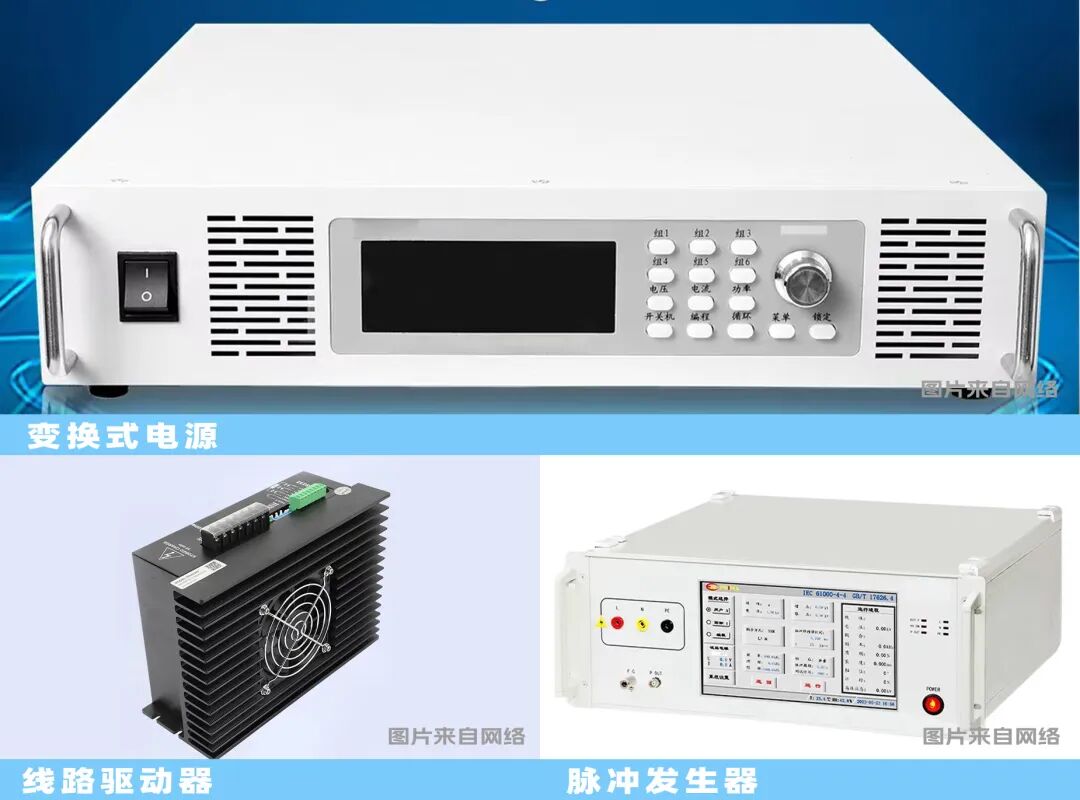

應用領域
結語
AiP4415(R)、AiP4416(R)系列是高性能MOSFET和IGBT驅動芯片，打破了傳統驅動芯片開關損耗大，驅動能力不足的問題。擁有寬電壓工作范圍，兼容負壓輸入，適應多種電源環境，全電壓范圍內交直參數穩定；高驅動電流，可快速對功率開關充放電，提升開關速度和效率；具備抗鎖死能力，在驅動能力、響應速度和系統可靠性方面表現突出。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
