【芯產品】120V寬域高精度！電流檢測運放1.1MHz高速檢測標桿——AiP8280
2025-12-03
15
在工業控制、電源管理等場景中，電流檢測的精準度、抗干擾能力和適配范圍直接決定系統可靠性。AiP8280作為一款專為嚴苛場景設計的電流檢測放大器，以超寬共模電壓、超低誤差和高速響應三大核心優勢，打破傳統檢測局限，成為工程師手中的精準檢測利器。
AiP8280是一款電流檢測放大器，工作電壓范圍為2.7V至30V，可測量分流電阻兩端2.7V-120V寬共模電壓降；提供五檔增益，超低失調電壓兼具1.1MHz高帶寬（20V/V增益下）。
產品優勢
超寬共模電壓，適配多場景：120V寬共模電壓，直接測量分流電阻壓降，無需電平轉換。
極致測量精度，數據零偏移：±0.5%增益誤差+120dB共模抑制比，低溫漂設計，數據精準抗擾。
高速響應+靈活增益，適配多元需求：1.1MHz高帶寬+5檔增益（20-500V/V），適配高低速場景。
SOT353超小封裝：極致省空間，適配微型設備集成。
主要特點
電源電壓范圍：2.7V-30V
共模電壓范圍：2.7V-120V
精度：
增益誤差：±0.5%（最大值）
增益漂移：±20ppm/℃（最大值）
失調電壓：±150μV（最大值）
失調漂移：±1μV/℃（最大值）
共模抑制比：120dB直流（最小值），85dB@50kHz
輸出電壓增益：
20V/V（AiP8280 A1）
50V/V（AiP8280 A2）
100V/V（AiP8280 A3）
200V/V（AiP8280 A4）
500V/V（AiP8280 A5）
靜態電流/通道：370μA（典型值）
高帶寬：1.1MHz
封裝形式：SOT23-5/SOT353

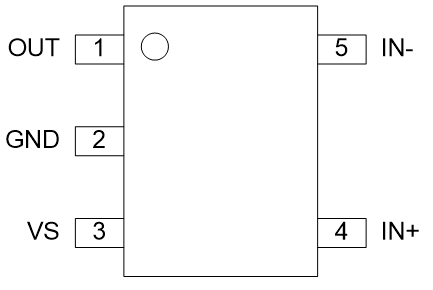

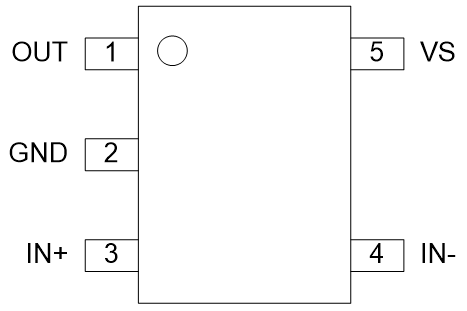

引腳排列圖
AiP8280AX：
SOT23-5/SOT353
AiP8280BX：
SOT23-5

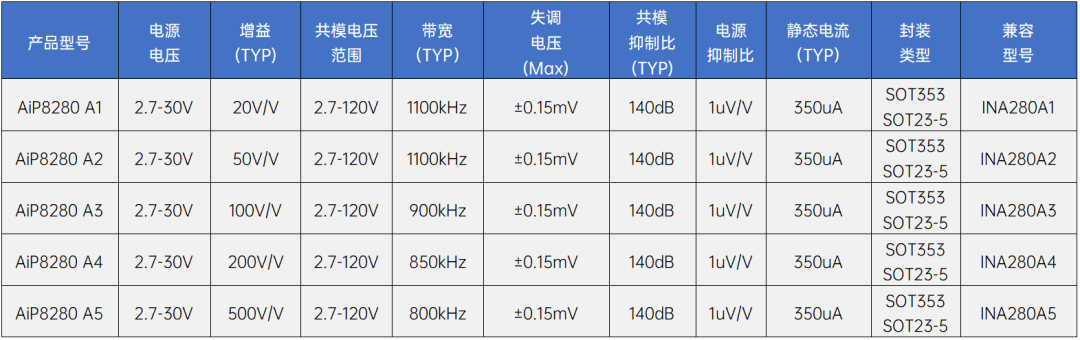

中微愛芯AiP8280詳細參數如下表所示：
應用領域
結語

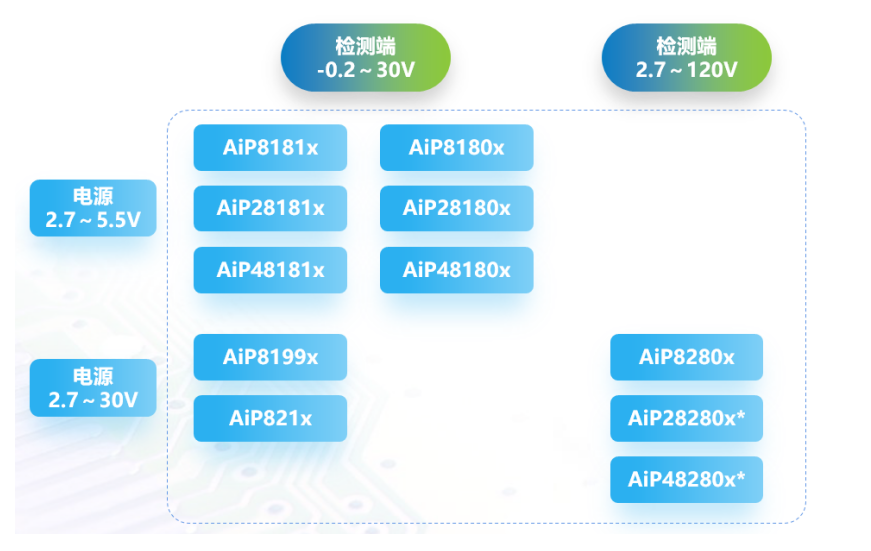

除此之外，中微愛芯還提供其他系列的零漂移雙向電流檢測放大器供客戶選擇，包括AiP8181X、AiP8180X、AiP8199X以及AiP821X系列。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
