【芯產品】 “超低耗、大矩陣、精調光” ——AiP33648LS重塑LED驅動新體驗
2025-12-10
21
AiP33648LS是一款專為低功耗、復雜顯示場景設計的共陰LED恒流驅動芯片，<0.1uA的超低待機電流，支持最大9×32（288顆）點陣驅動，各點位均支持256級PWM調光，可輕松實現有低功耗大范圍的全彩顯示場景。
產品優勢
迭代升級：AiP33648LS在保留AiP33648/AiP33648E優秀性能的同時，添加了全局燈陣RAM地址管理，極大簡化開發流程；添加軟件關斷指令，使待機電流達到0.1uA以下。在原單片機IO口資源不變的同時，實現無損提升整體性能。
大顯示面板：AiP33648LS可同時控制288顆燈珠，擁有更大的顯示矩陣，可適應更復雜的顯示場景。
兼容性：同族優化設計，AiP33648LS指令集完全兼容AiP33648/AiP33648E，極大簡化工程師開發流程。
主要特點
工作電壓范圍2.7V~5.5V
最高支持1MHZ標準I²C通信，四種從機地址可選
軟件關斷模式待機電流<0.1uA
最高可控288顆LED點陣
內置/外部電阻可調最大恒流輸出45mA
全局64級恒流調節
單點256級PWM調光
內置消隱、過溫保護功能
封裝形式：SSOP48/ETQFP48/ELQFP48/QFN48

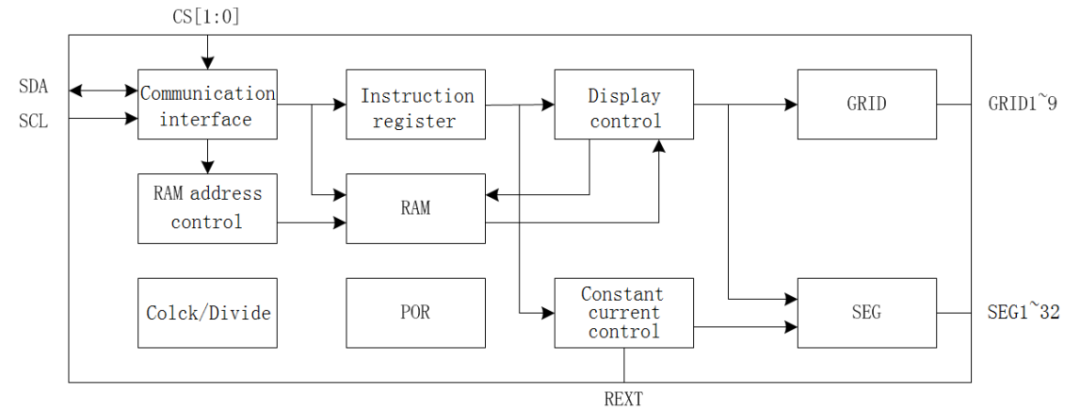

功能框圖
引腳排列圖

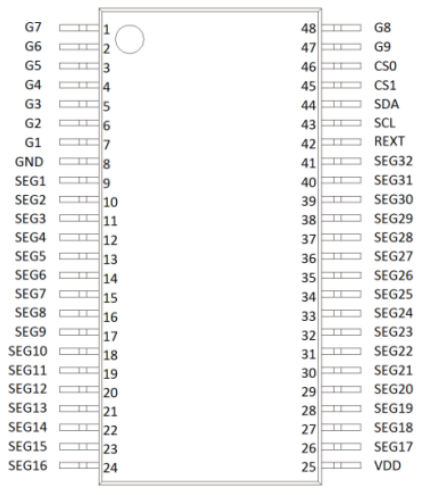

SSOP48

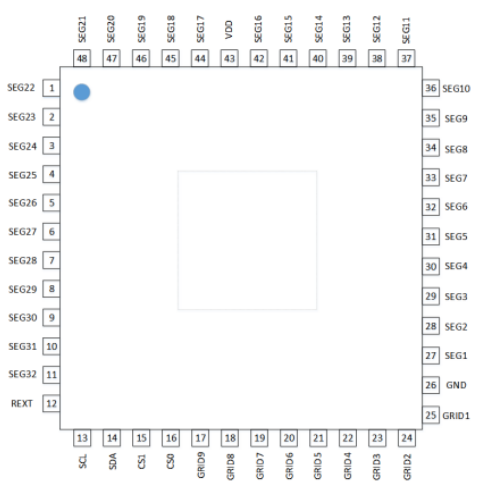

ETQFP48/ELQFP48

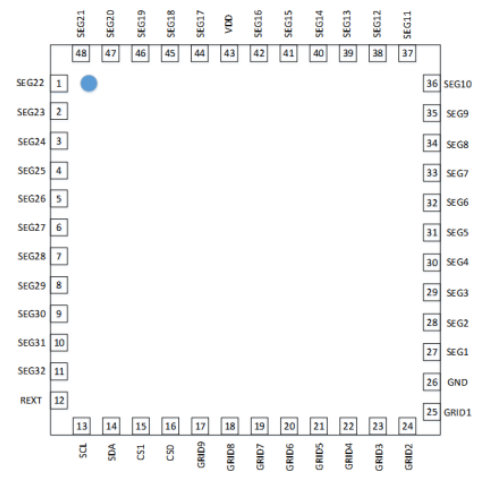

QFN48
典型應用圖

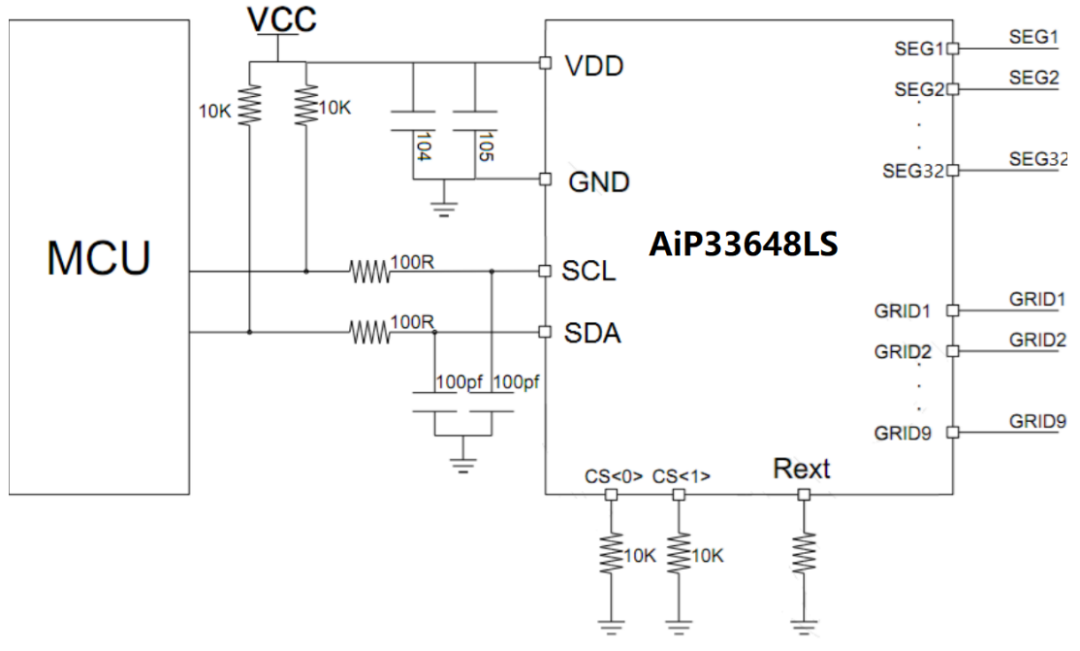

電路外圍：
燈陣外圍：

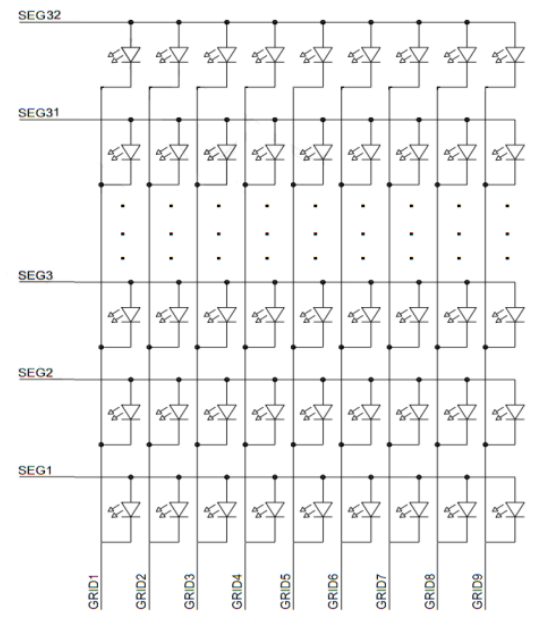

單色燈顯示場景

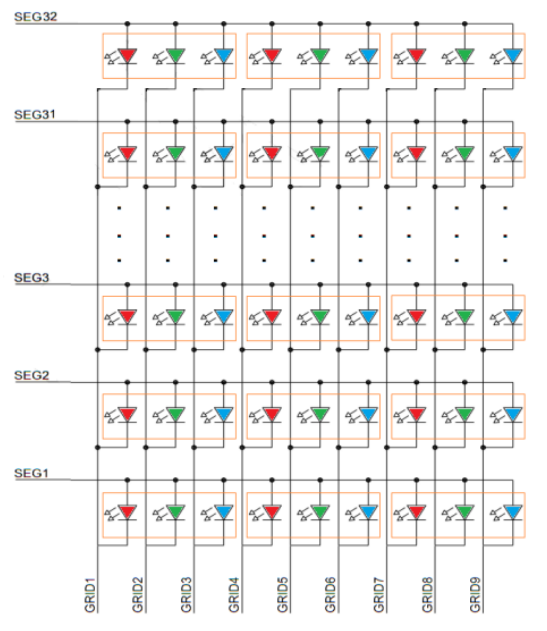

RGB顯示場景
應用領域
在家電、鋰電便攜設備、儀器儀表等領域可以適用于以下場景：
1、設備傳統LED面板驅動
2、設備炫彩氛圍燈效驅動
3、鋰電驅動長續航設備LED面板驅動
4、鋰電小功率LED照明可變光源驅動
結語
AiP33648LS以其“超低功耗+大矩陣驅動+精準調光”的技術組合為LED顯示應用樹立了新標準。無論是追求極致續航的便攜設備，還是需要復雜顯示效果的工業場景，AiP33648LS都能提供高性能、低開發成本的優化解決方案。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
