【芯方案】方案升級！不閃屏，帶升壓，低成本——中微愛芯AiP8M2116S空調遙控器方案2.0
2025-12-18
13
【芯方案】方案升級！不閃屏，帶升壓，低成本——中微愛芯AiP8M2116S空調遙控器方案2.0
行業介紹
空調遙控器是用戶與空調系統實現無線交互的關鍵設備，隨著智能家居技術發展，其功能已從基礎開關控制拓展為支持溫度調節、模式切換、定時設置等智能化操作。當前市場上空調遙控器在低電量環境下常出現背光屏閃爍問題，影響使用體驗；而部分高端白光背光方案又因需外置升壓電路導致成本上升、設計復雜。中微愛芯依托自主研發的芯片能力，推出兼具穩定性與成本優勢的空調遙控器整體解決方案。
整體解決方案
本方案以中微愛芯AiP8M2116S低功耗MCU為核心，集成了LCD驅動模塊、LED背光驅動模塊、紅外發射模塊等關鍵功能于單芯片中，實現按鍵信號采集、編碼轉換與紅外發射一體化控制。
方案支持16℃~30℃寬范圍溫度調節、多種風速風向模式、PMV舒適模式、健康模式及0~24小時靈活定時設置。系統通過優化的紅外發射模塊（支持四檔軟件可調驅動電流，最高500mA）實現穩定可靠的紅外無線通信，確保控制信號在各種環境下均能準確、高效傳輸。整機電路簡潔，僅需搭配常規阻容元件及紅外發射管，顯著提升系統的耐用性與抗干擾能力。
方案特點
高集成度，外圍極簡：芯片集成LCD驅動、紅外發射、LED背光驅動等模塊。
穩定背光，杜絕閃爍：內置集成LDO的LED背光驅動模塊，在電池電壓波動時仍可維持輸出電壓穩定。
支持多色背光，不需外置升壓：包含四檔可調背光驅動電壓，無需外置升壓電路即可直接驅動各色背光屏。
低功耗長續航：支持休眠模式，帶屏工作中待機電流低至12uA，有效延長電池使用時間。

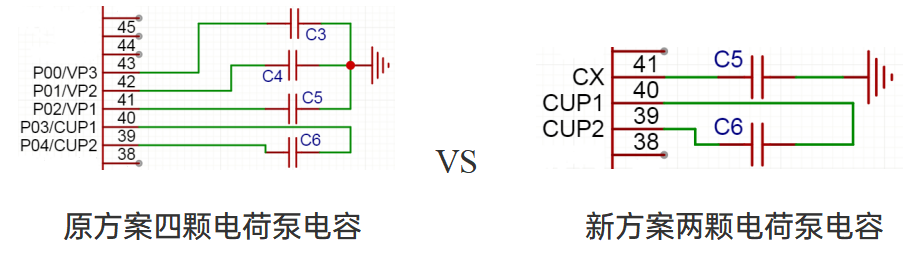

電荷泵優化，電容減半：電荷泵電容從四顆降至兩顆，進一步簡化設計，降低成本與布板復雜度。
方案實物
整機面貌

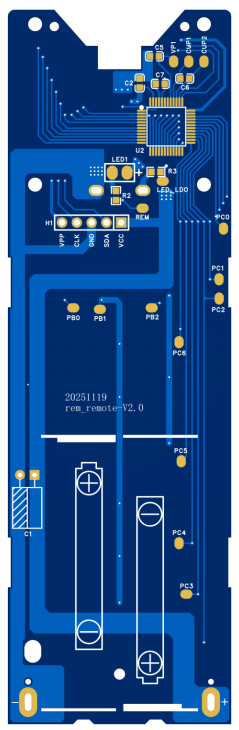

PCB正面

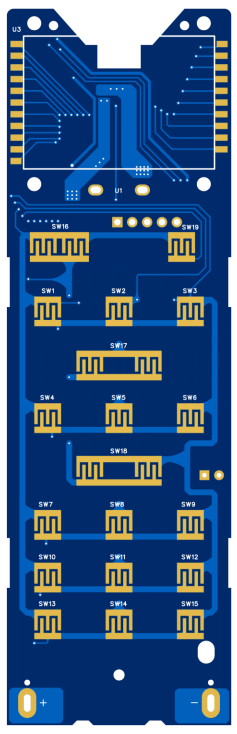

PCB背面
下圖直觀展示了在電池低電量工況下，中微愛芯空調遙控器方案與其他方案在紅外發碼過程中背光表現的顯著差異：
下圖展示了搭載中微愛芯方案的空調遙控器驅動白光背光片的效果，無需外圍升壓電路即可穩定驅動：
芯片資源

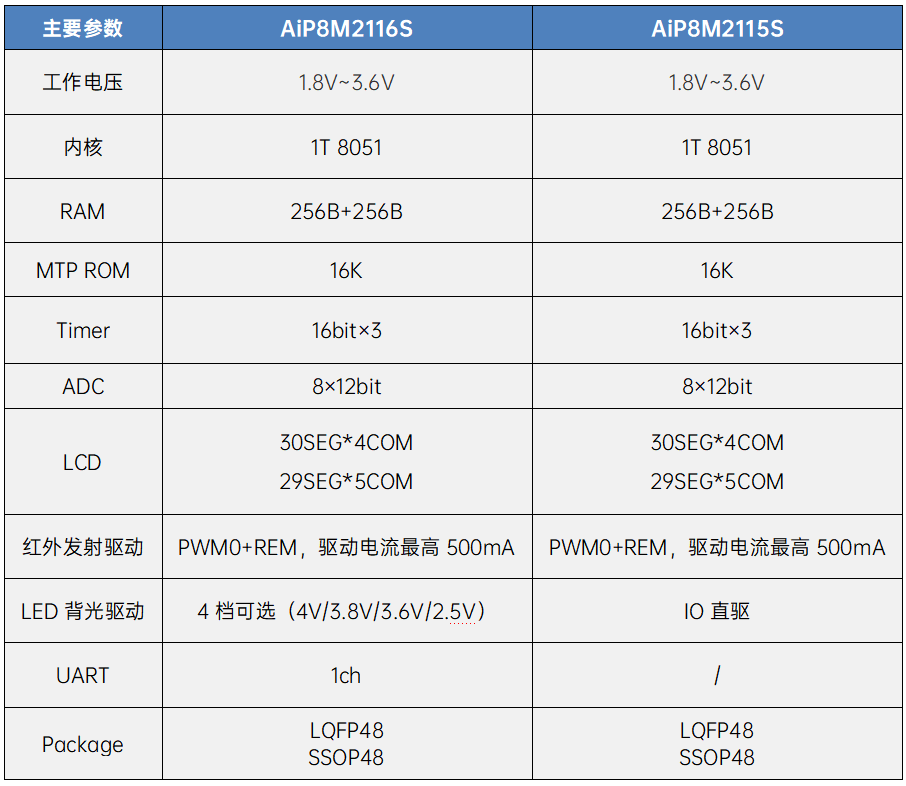

適用空調遙控器方案的MCU
結語
中微愛芯基于AiP8M2116S的空調遙控器方案，以單芯片高集成設計攻克了傳統方案在低電量背光閃爍與高成本升壓電路上的痛點，在穩定性、成本與功能完整性之間取得優異平衡。該方案不僅適用于主流空調遙控器市場，也為智能家居控制設備提供了可靠、高效的芯片級支持。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
