2025-12-18
12
隨著消費電子、工業控制領域?qū)π盘柼幚硭俣鹊囊蟛粩嗵嵘?,高壓高速軌到軌運算放大器已成為設備性能突破的核心關鍵。AiP804X系列運算放大器憑借超高頻響應與寬壓適配的突出優勢,強勢領跑中高端運放市場。該系列以200MHz小信號帶寬與280V/us壓擺率的硬核性能,把高壓和高速特性集成于單顆芯片,可一站式滿足便攜視頻、ADC前端、有源濾波等場景的應用需求。其中,AiP8041、AiP8042和AiP8044分別為單通道、雙通道和四通道運放型號。
產品優勢
200MHz真高速:95MHz增益帶寬積,輕松驅動12-bit/1MSPS ADC,告別采樣“拖影”;
高壓寬域穩定輸出:3.5V-12V寬供電范圍,單顆鋰電池到12V總線全兼容;
軌到軌輸出:可直接推75Ω視頻負載,可省一顆緩沖器,節省BOM成本。
主要特點
小信號帶寬:200MHz
增益帶寬積:95MHz
轉換速率:280V/us
失調電壓:5mV
噪聲:190nV/√Hz (@1kHz)
輸入共模范圍:VSN-0.1V~VSP-2.5V
靜態電流/放大器:5.4mA
供電范圍:3.5V~12V
溫度范圍:-40℃~125℃
封裝形式:
-AiP8041:SOT23-5/SOP8/MSOP8
-AiP8042:SOP8/MSOP8
-AiP8044:SOP14/TSSOP14
引腳排列圖

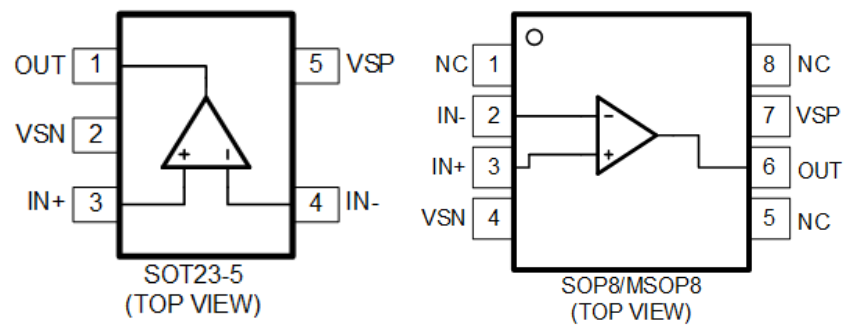

AiP8041:

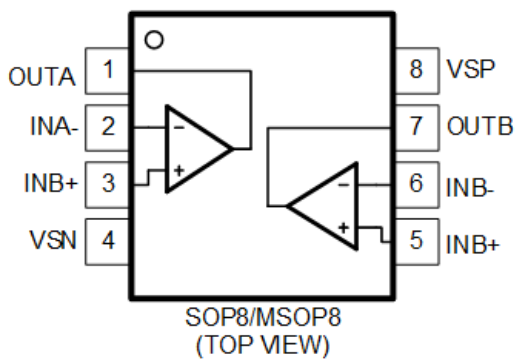

AiP8042:

AiP8044:

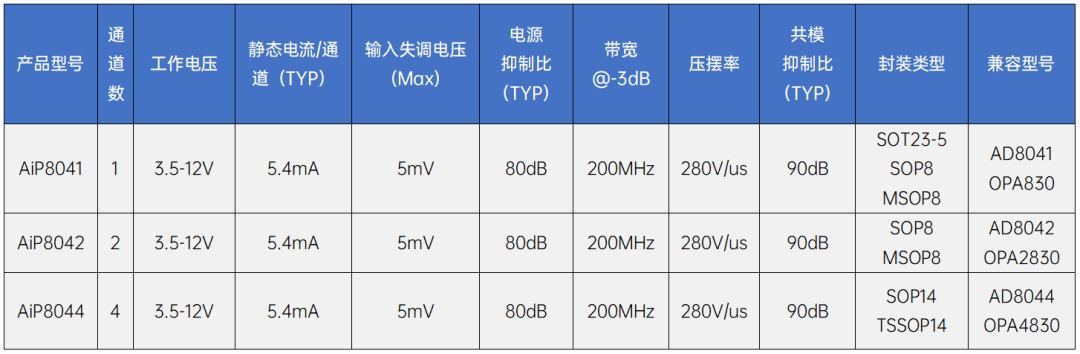

AiP804X系列詳細參數:

應用領域

結語

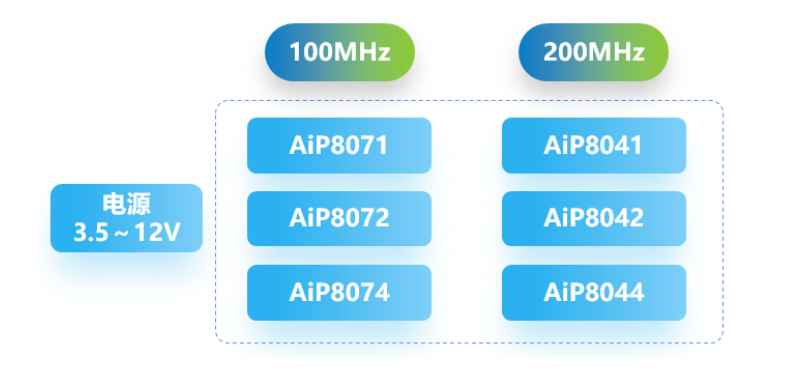

中微愛芯還提供100MHz的高壓高速軌到軌運算放大器AiP807X供客戶選擇。如需了解更多產品信息或獲取技術支持,歡迎與我們聯系。
